Спортивные площадки и игровые поля

отрывок из книги "Спортивные сооружения. Учебник для институтов физич.культ.Под ред.Ю.А.Гагина. М., 1976", хоть книга и написана 35 лет назад, информация местами очень даже полезная.

Площадки для баскетбола, волейбола, ручного мяча, бадминтона и тенниса.

Площадки для бадминтона, баскетбола и других ручных игр с мячом представляют собой плоскостные сооружения, имеющие специальное покрытие, разметку и специальное оборудование.

Габариты и ориентация спортивных площадок.

При определении габаритов спортивных площадок необходимо знать их игровые и строительные размеры. Игровые размеры устанавливаются правилами игр. Строительные же размеры больше игровых на величину зон безопасности. В таблице 1 представлены основные размеры и расчетная единовременная пропускная способность спортивных площадок.

Таблица 1

Спортивные площадки по виду спорта	Размеры спортивных площадок, м				Игровые размеры по упрощенным правилам, м		Расчетная единовременная пропускная способность*
	Игровые		Строительные
	Длина	Ширина	Длина	Ширина	Длина	Ширина
Бадминтон	13,4	6,1	15	8	12	5	2-8
					10	4
Баскетбол	26	14	31	18	24	12	10-24
					21	10
					13	7
Волейбол	18	9	24	15	15	7,5	12-24
Ручной мяч (7:7)	40	20	44	23	36	18	14-22
					30	15
					26	14
Теннис			40	20	36	18	2-8
					30	15
					26	14
Теннис настольный**	2,74	1,525	8	4,5	2,5	1,2	4-8
					2,0	1,0

* - меньшее значение единовременной пропускной способности – из расчета на мастеров спорта, большее значение – из расчета на начинающих.

** - даны размеры стола.

Игровые площадки могут располагаться отдельно или блокированно. Практикуется, например, блокирование площадок для одного или для разных видов спорта. Примеры блокировок площадок показаны на рис.1

рис.1

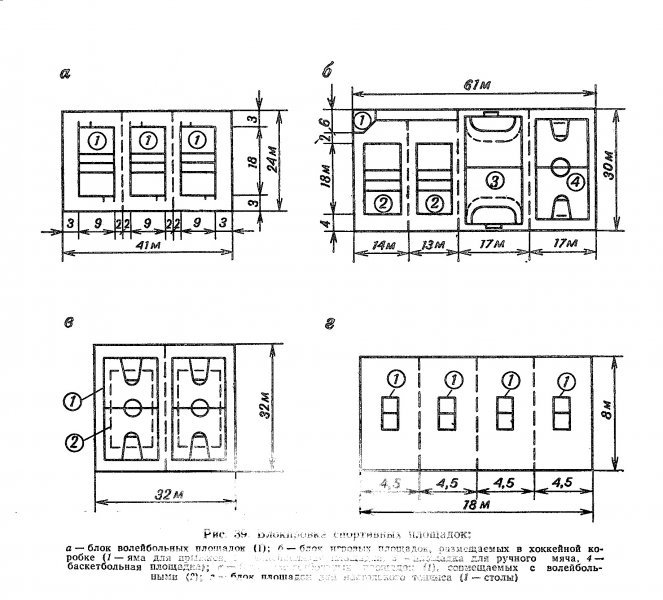

прим. Рис.39 Блокировка спортивных площадок:

а - блок волейбольных площадок (1); б – блок игровых площадок, размещаемых в хоккейной коробке (1 – яма для прыжков, 2 – волейбольная площадка, 3 – площадка для ручного мяча, 4 – баскетбольная площадка); в – блок баскетбольных площадок ( 1 ), совмещаемых с волейбольными ( 2 ); г – блок площадок для настольного тенниса (1- столы).

Ориентация продольной оси площадки (рис. 2) производится так, чтобы солнце во время игры светило сбоку (вдоль ее средней линии). В связи с этим площадки, используемые преимущественно в вечернее время, ориентируют меридионально, т.е. их продольная ось располагается с севера на юг с допустимым отклонением в 15^о. Если необходимо разместить несколько площадок для одного вида спортивных игр, то не более одной трети из них можно устраивать с экваториальной ориентацией.

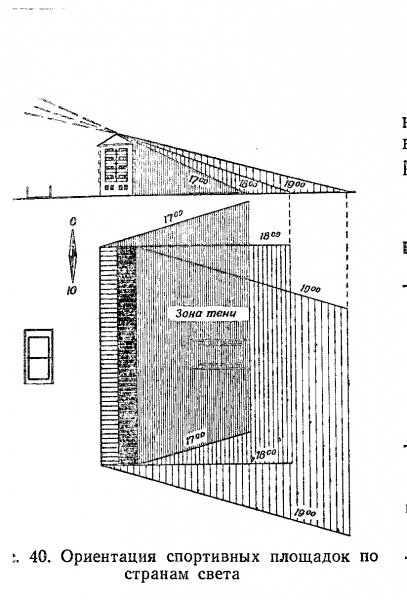

Рис.2. Ориентация спортивных площадок по странам света.

В районах с многоэтажными домами площадки целесообразно располагать с восточной стороны домов и ориентировать экваториально. При такой ориентации солнце не будет мешать игре ни в вечернее, ни в дневное время.

Планировка площадок.

Планировку поверхности волейбольных и теннисных площадок лучше всего делать с уклонами от средней линии к лицевым. Уклоны на баскетбольных площадках и площадках для ручного мяча нужно делать на два ската от центральной продольной оси к боковым линиям. Однако в зависимости от размещения площадки, рельефа участка, расположения главных дрен комплекса (если площадка в его составе) вертикальная планировка может быть изменена.

В таблице 2 приведены величины уклонов поверхности спортивных площадок в зависимости от вертикальной планировки и конструкции покрытия.

Таблица 2

Спортивные площадки по виду спорта	Тип покрытия	Максимально допустимая величина уклона
		Продольного	Поперечного
Бадминтон и волейбол	Водопроницаемое	0,005 -	- 0,004
	Водонепроницаемое Деревянное	0,000 0,000	0,000 0,000
Баскетбол	Водопроницаемое	0,005	-
	Водонепроницаемое Деревянное	0,000 0,000	0,000 0,000
Ручной мяч	Спортивный газон	0,006 -	- 0,008
	Водопроницаемое	0,005 -	- 0,006
	Водонепроницаемое Деревянное	0,000 0,000	0,000 0,000
Теннис	Спортивный газон	0,004 -	- 0,008
	Водопроницаемое	0,002 -	- 0,006
	Водонепроницаемое Деревянное	0,000 0,000	0,000 0,000
Теннис настольный	Водопроницаемое	0,010 -	- 0,010
	Водопроницаемое Асфальтовое Деревянное	0,000 0,000 0,000	0,000 0,000 0,000

Вертикальная планировка. Неровный рельеф местности необходимо превратить в плоское ( или с нормируемыми уклонами) основание для спортивной площадки. Планировку целесообразно выполнить так, чтобы максимально использовать рельеф местности. На рис.3 показаны варианты использования рельефа местности при строительстве спортивных площадок.

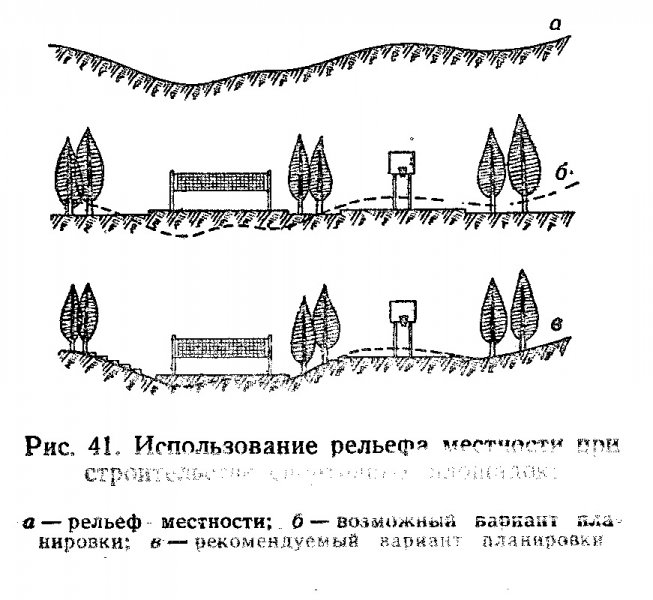

Рис.3 Использование рельефа местности при строительстве спортивных площадок.

Вариант "б" с большим объемом земляных работ менее рационален с точки зрения трудоемкости планировки, чем вариант "в". Однако в варианте "в" дренаж волейбольной площадки должен быть более мощный, так как волейбольная площадка оказалась в низине.

При работе по вертикальной планировке необходимо составить картограмму земляных работ, для чего участок следует разбить на квадраты размерами 2х2 или 3х3 м, затем вычислить высоту подсыпки или глубину выемки грунта в каждом квадрате. При планировке в каждый узел квадрата забивается колышек. С помощью этих колышков, уровня, визирок и шнура можно точно измерить глубину грунта подсыпки, выемки и сделать необходимые отметки на колышках и по ним производить работы.

Конструкция покрытий площадок.

Конструкции игровых площадок должны быть:

1) ровными, плотными, эластичными, обеспечивающими хороший отскок мяча, водопроницаемыми, удерживающими влагу изнутри;

2) атмосферостойкими;

3)экономичными.

Конструкция площадок со специальными покрытиями (рис.4) зависит от гидрогеологических и климатических условий. Наиболее неблагоприятными являются плохопроницаемые для воды глинистые и суглинистые грунты.

Рис.4

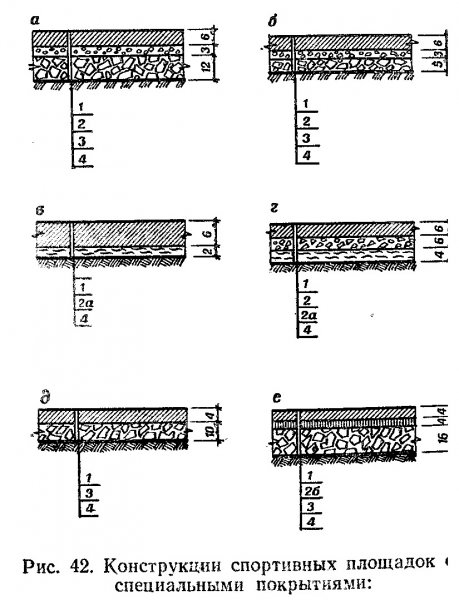

а — на глинистых грунтах; б— на супесчаных и песчаных грунтах; в — на гравелистых грунтах; г — на скальных грунтах; д — двухслойное жесткое покрытие (на любых грунтах); е — асфальтовое покрытие (на любых грунтах). 1 —покрытие (спецсмесь, асфальторезиновая вариант «д» и «е», или резинобитумная, вариант «е»); 2— промежуточный слой из каменных материалов фракции 5—20 мм; 2а —упруго-влагоемкий слой из волокнистых материалов, опилок, торфа и т.п.; 2б — подготовительный асфальтовый слой(биндер); 3 — основание из щебня;4 — подстилающий грунт.

На таких грунтах рекомендуется сооружать площадки на щебеночном основании. Если же грунты водопроницаемы (песчаные, супесчаные), то конструкцию площадки можно упростить за счет уменьшения толщины, исключения нижнего слоя (основания). Самая простая конструкция площадки может быть выполнена в виде однослойного покрытия из естественного или искусственного грунта.

Для предупреждения образования луж на поверхности площадок и для предохранения их покрытий от размокания необходимо провести работы по отводу грунтовых вод, а также воды, которая может скапливаться на поверхности площадок. Для этого устраивают уклоны на поверхности площадок, а также ведут дренаж (подробнее об устройстве дренажа на плоскостных спортивных сооружениях см. в гл. VI, стр. 100—102) по их периметру).

Водопроницаемые покрытия спортивных площадок изготовляются из грунтовых (искусственных и естественных) смесей. Рецептура смесей подбирается в зависимости от гранулометрического состава исходных компонентов. Ориентировочные данные о составах покровных смесей для спортивных площадок представлены в табл. 3.

Приведенные в таблице смеси не исчерпывают всевозможных рецептурных вариантов: в зависимости от местной сырьевой базы и свойств исходных материалов возможны и другие составы.

Таблица 3

Таблица специальных покровных смесей.

Материалы	Группы смесей
	1-я	2-я	3-я	4-я	5-я	6-я	7-я	8-я	9-я
Кирпич молотый и керамическая смесь	90-85	65-70	60	70	40	-	-	-	-
Песок средний незернистый	-	5-10	5	-	-	40-50	10-15	-	-
Строительные высевки	-	-	-	-	-	-	50-60	-	-
Шлак просеянный	-	-	-	-	-	-	-	-	60-65
Туф молотый	-	-	-	-	-	-	-	55-60	-
Глина порошкообразная	10-15	-	5	10	-	10-15	-	-	-
Суглинок	-	20-25	-	-	-	-	-	30-35	25-30
Растительная земля, жирная	-	-	-	-	-	40-45	25-30	-	-
Известь	-	5-10	-	-	-	-	-	5-10	5-10
Известняк молотый	-	-	20	60	-	-	-	-	-

Керамические смеси (1-я и 2-я) являются наиболее плотными и долговечными. Их можно использовать для покрытий теннисных площадок (в том числе и площадок для настольного тенниса), так как этот покров обеспечивает особенно хороший отскок мяча и более износоустойчив.

Известково-кирпичные смеси (3, 4, 5-я) долговечны, стойки к атмосферным воздействиям. Так, 3-я смесь используется для покрытия баскетбольных площадок и площадок ручного мяча, 4-я — для волейбольных и бадминтонных площадок, 5-я — для теннисных.

Глинисто-песчаные смеси (6-я и 7-я) являются наиболее простыми и дешевыми, но менее прочными и долговечными. Поэтому их следует применять для покрытий на временных площадках, а также на нерабочих зонах комплексных площадок.

Площадки для ручного мяча и тенниса можно делать с травяным (газонным) покровом(подробнее об устройстве газона см.в разделе «Футбольные поля»). При небольшой загрузке и правильном устройстве такие площадки оказываются практичными. Газонное покрытие эластично и гигиенично. Уход за площадками такого типа сводится к регулярному скашиванию газона, поливке и подкормке травы.

Устройство естественных грунтовых покрытий. При устройстве естественных грунтовых покрытий грунт на всей поверхности площадки перештыковывают на глубину 10—15 см. Затем его очищают от посторонних предметов (камней, корней и т. п.), пользуясь сеткой (ячейки 6 х 6 мм), натянутой на деревянную раму. После очистки грунт разравнивают в соответствии с проектными отметками площадки. Одновременно устраивают дренажные канавки по боковым или лицевым линиям в зависимости от уклонов площадки, рельефа местности и ее положения по отношению к другим сооружениям. Канавки имеют минимальную глубину 30 см и уклон 0,001 в сторону естественного понижения рельефа. Желательно, чтобы поверхность площадки была на 5— 10 см выше окружающей местности. Спланированный грунт укатываемся ручным катком весом 200—300 кг. При укатке проверяются и корректируются уклоны с помощью рейки-шаблона и нивелира. Окончательная укатка грунта производится после обильного смачивания покрытия водой и его высыхания до такого состояния, чтобы 5— 7-кратная проходка катком не разрушала грунт. При последних проходках катка грунт посыпается чистым песком. Лишний песок сметается на линию дренажных канав. Таким способом можно соорудить площадку лишь на хорошо дренирующих супесчаных и легких суглинистых грунтах.

Если на месте строительства грунт суглинистый или песчаный, то его следует улучшить добавкой песка или порошкообразной глины. Добавки рассыплются ровным слоем по всей поверхности (толщина слоя от 2 до 10 см) и перемешиваются с основным грунтом лопатами или плугом(лучше культиватором, прим. POLINLUG.ru ). Хорошо перемешанный грунт имеет равномерную окраску. При расчете количества добавок необходимо ориентироваться на средний оптимальный (т. е. с минимальным количеством пустот) гранулометрический состав грунта.

Устройство многослойных покрытий. Многослойные покрытия спортивных площадок устраиваются по тем же правилам, что и покрытия водопроницаемых беговых дорожек. При строительстве же комплекса площадок (более двух) целесообразно применять мототележки (минитехнику) для подвозки, грейдер для разравнивания и планировки, моторные катки для уплотнения (виброплиты).

К водонепроницаемым покрытиям спортивных площадок относятся асфальтовые, асфальторезиновые, резинобитумные и покрытия на основе битумной пасты (табл. 7; нет смысла печатать, так как данные сильно устарели, но если кому очень надо, можно написать по электронной почте), а также синтетические. Водонепроницаемые покрытия устраиваются на щебеночном основании, которое предварительно выравнивают слоем асфальта.

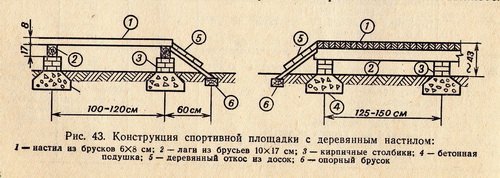

Деревянные (палубные) покрытия (рис. 5) сооружаются на всех игровых площадках, в том числе и на волейбольных. Этот тип покрытий выполняется в виде реечного настила на лаговом основании. Устройство дренажного лотка по периметру деревянной площадки может не производиться только на песчаных грунтах. Настил площадки делается «вразбежку». Целесообразно применять шпунтованные рейки или доски. Гвозди для крепления реечного настила к лагам забиваются сбоку, а для крепления дощатого — сверху (на глубину 6—8 мм). Части конструкций настила, соприкасающиеся с грунтом и подставками, необходимо антисептировать (пропитать горячим битумом или любым другим антисептиком, Polinlug.ru). Готовое покрытие выдерживается при сухой погоде в течение 4—6 дней, после чего его необходимо 2 раза проолифить (горячей олифой) и затем окрасить водостойкой краской.(прим. Polinlug.ru - можно покрыть любой атмосферостойкой современной краской по дереву, семейства «тиккурила»)



рис. 5

Качество деревянных покрытий зависит от качества пиломатериалов, влажность которых должна быть не более 23% (мы уверенны, что не более 8%).

Устройство асфальтовых, асфальторезиновых и битумных покрытий. Асфальтовые покрытия с успехом используют при сооружении площадок, на которых не проводятся регулярные тренировки спортсменов высокой квалификации. Упругие свойства асфальторезиновых и резинобитумных покрытий позволяют применять их и на площадках, предназначенных для тренировок и соревнований. Изготовляются эти покрытия так называемым горячим способом, требующим соблюдения строгих правил техники безопасности. В связи с этим работы по устройству асфальтовых, асфальторезиновых и резинобитумных покрытий должны вести квалифицированные рабочие асфальтировщики. Асфальтовая, резинобитумная массы изготовляются на асфальтовом заводе. В связи с тем, что холодную массу трудно уложить и уплотнить, температура при укладке асфальтовой смеси должна быть не менее 120°, а резинобитумной и асфальторезиновой не менее 140°. Уплотнение покрытий должно производиться катками весом до 3 т.

Устройство покрытий из смесей на основе битумных паст. Покрытия на основе битумных паст по своим свойствам близки к резинобитумным, но они изготовляются холодным способом, поэтому являются наиболее доступными в условиях самодеятельного строительства. Перед использованием битумная паста взбалтывается в бочках, в которых она доставляется с завода. Сначала в смеситель подаются сухие компоненты (песок, резиновая крошка, наполнитель, пигмент). После перемешивания этих материалов в течение 40— 60 сек. (на мешалке с электроприводом) в смесь добавляется битумная паста и, при необходимости, вода. Водосодержание перемешанной массы должно быть таким, чтобы она легко формовалась в руке, не рассыпаясь и не выделяя лишнюю влагу.

Укладка массы, приготовленной на основе битумной пасты, аналогична укладке грунтовых спецсмесей.

Разметка площадок.

Разметка спортивных площадок должна соответствовать правилам соревнований. Для разбивки и разметки площадок необходимо иметь стальную мерную ленту длиной 50 м, стальную проволоку длиной 30—60 м, металлические штыри, шнур длиной 100—120 м, эккер и веревочный треугольник. Разметку площадок начинают с проверки общих размеров и обозначения ее игровых контуров. Затем находят центр площадки и центральные (продольную и поперечную) ее оси и размечают линии, характерные для каждой площадки.

Линии на площадках наносят по шнуру с помощью трафарета или специальной машинки. На водопроницаемых площадках линии наносят известковой, клеевой или масляной (с грунтовкой) краской. На площадках с асфальтовым, резинобитумным, деревянным и другими покрытиями для разметки используют клеевую, масляную, эмалевую или синтетическую краску. Чаще всего применяют клеевую краску. Для получения краски на ведро воды необходимо 0,8 кг костного клея, 6 кг мела, 5—6 г синьки. Смесь варят до получения краски достаточной консистенции.

Площадки с естественным грунтовым покрытием размечают сухим мелом, песком или известняковым порошком.

Оборудование площадок.

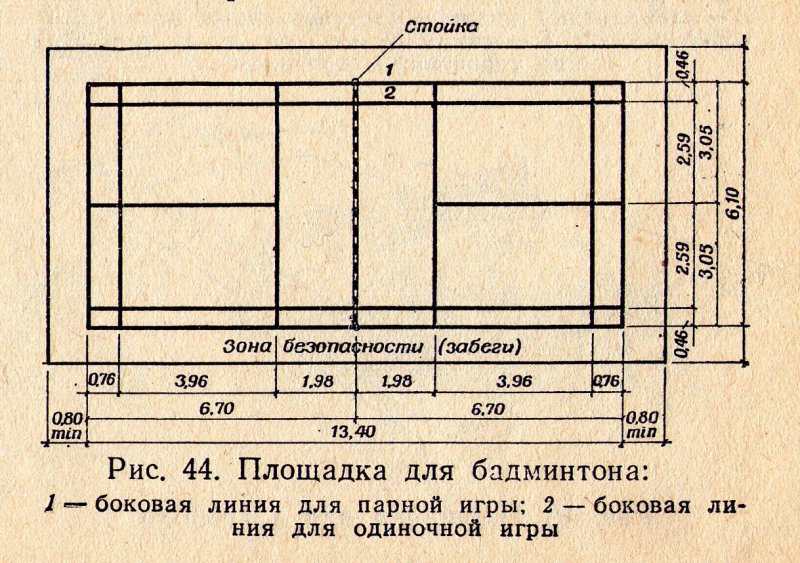

Бадминтон. Оборудование площадок для игры в бадминтон состоит из сетки размером 6,1 x 0,75 м с прямоугольными ячейками 2 х 2 см. Сетка должна быть натянута поперек площадки между двумя стойками (рис. 6). Верхняя кромка сетки устанавливается на высоте 1,55 м.



рис. 6

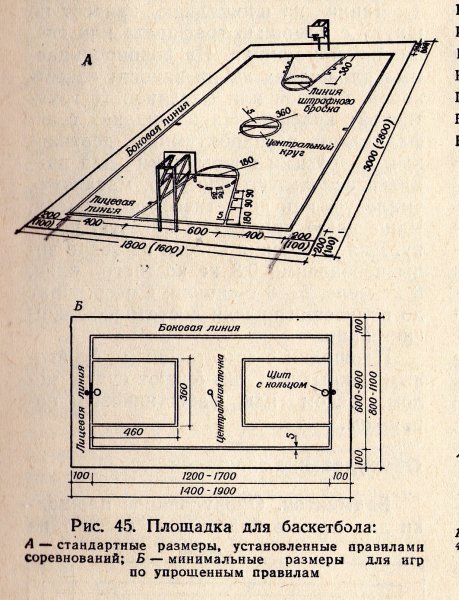

Баскетбол. Баскетбольная площадка (рис. 7) оборудуется двумя щитами размером 1,80 х 1,20 м с кольцами, закрепленными на стойках. Щиты могут быть деревянными или из прозрачного материала (оргстекла). Деревянные щиты окрашивают в белый цвет.

рис. 7

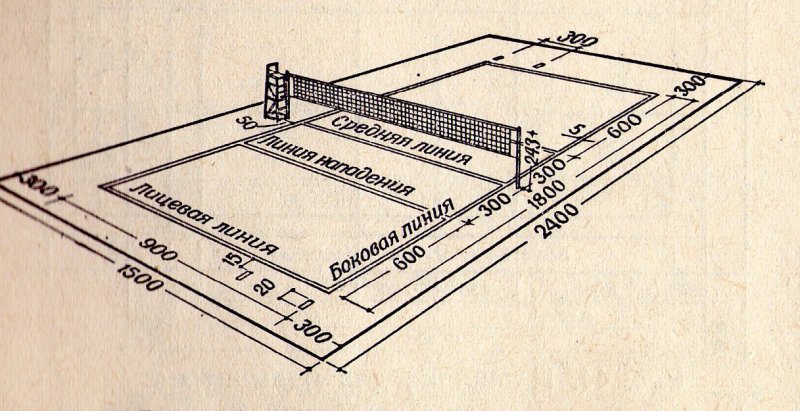

Волейбол. Оборудование волейбольной площадки — это сетка, натягиваемая на стойках, которые могут быть стационарными или съемными (рис. 8). Стойки устанавливают на расстоянии 0,5 м от боковой линии.

рис. 8

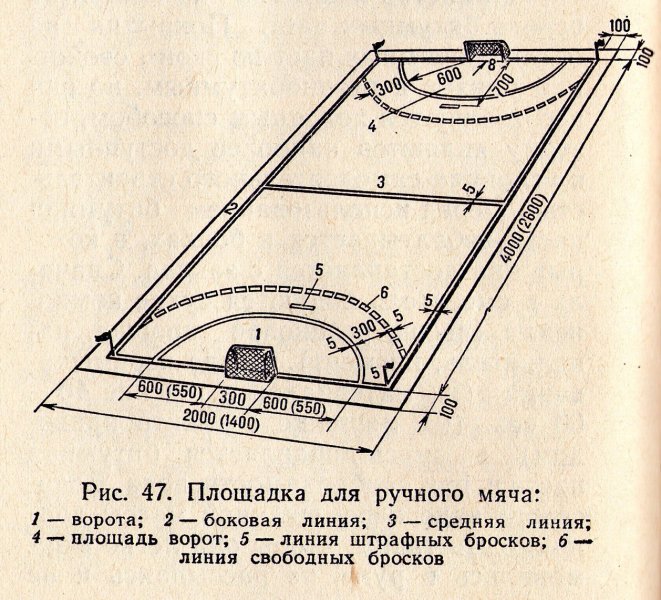

 Ручной мяч. Оборудование площадки для ручного мяча (рис. 9) состоит из двух ворот и четырех угловых флагов (их ставят во время соревнований). Высота ворот должна быть 2 м, ширина — З м. Стойки и перекладины ворот делают деревянными, с квадратным сечением 8 х 8 см.

рис. 9

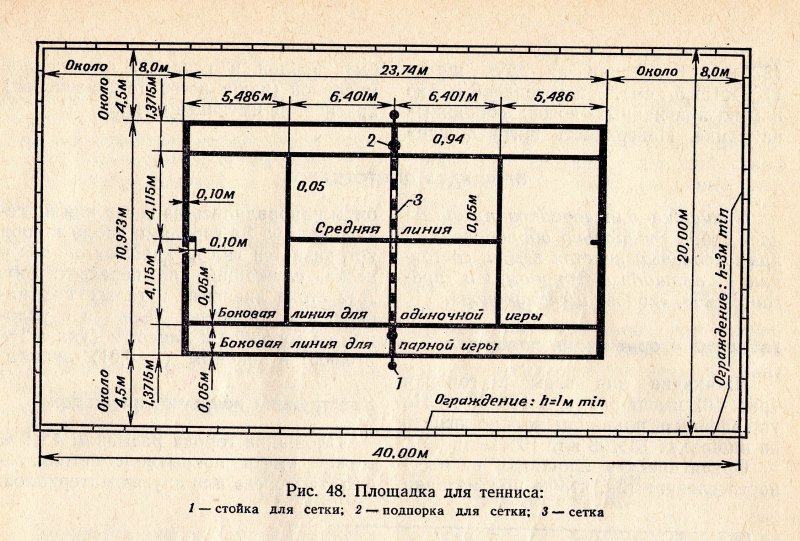

Теннис. На площадке для игры в теннис должна быть поперечная сетка (делит поле для игры на 2 части), натянутая на тросе между двумя металлическими стойками высотой 1,06 м. Стойки устанавливаются на расстоянии 91 см от боковой линии. Высота сетки около стоек—1,066 м, под средней линией — 0,914 м, ширина сетки — 1,066 м. Высота сетки над средней линией изменяется при помощи регулятора. Теннисная площадка ограждается металлической сеткой высотой 3,2 м, которая устанавливается за лицевыми линиями и частично (на длину 6-8 м) за боковыми линиями (рис. 10).

рис. 10

Настольный теннис. Для настольного тенниса необходимо иметь стол и сетку, закрепляемую с помощью струбцин посередине стола. Крышка стола делается из одного щита (274 х 152,5 см) или из двух щитов (134 х 152,5 см), изготовленных из плотно пригнанных досок, собранных на рамке. Поверхность щита должна быть ровной и гладкой, окрашенной масляной (чаще всего темно-зеленой) краской, не имеющей блеска (рис.11).
